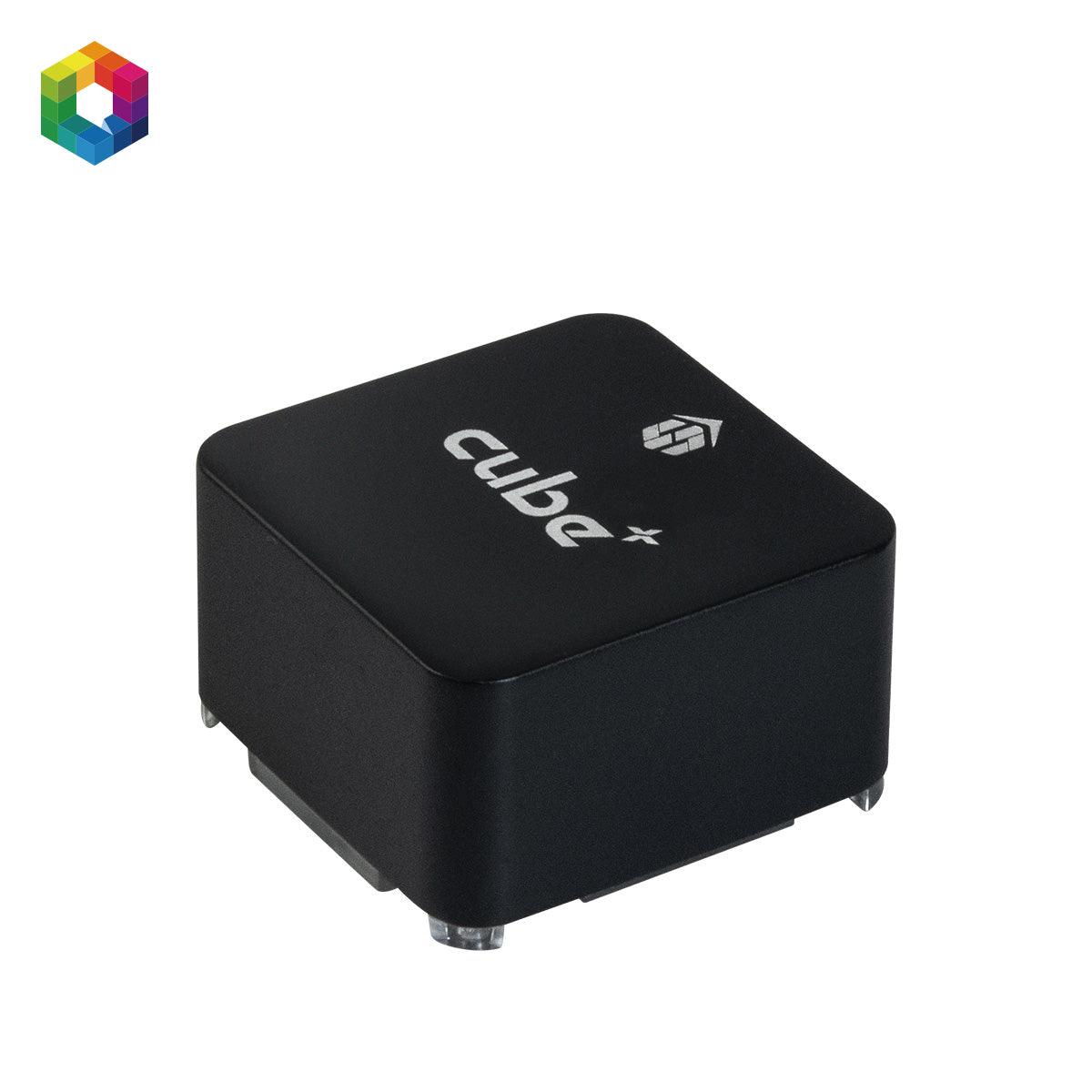

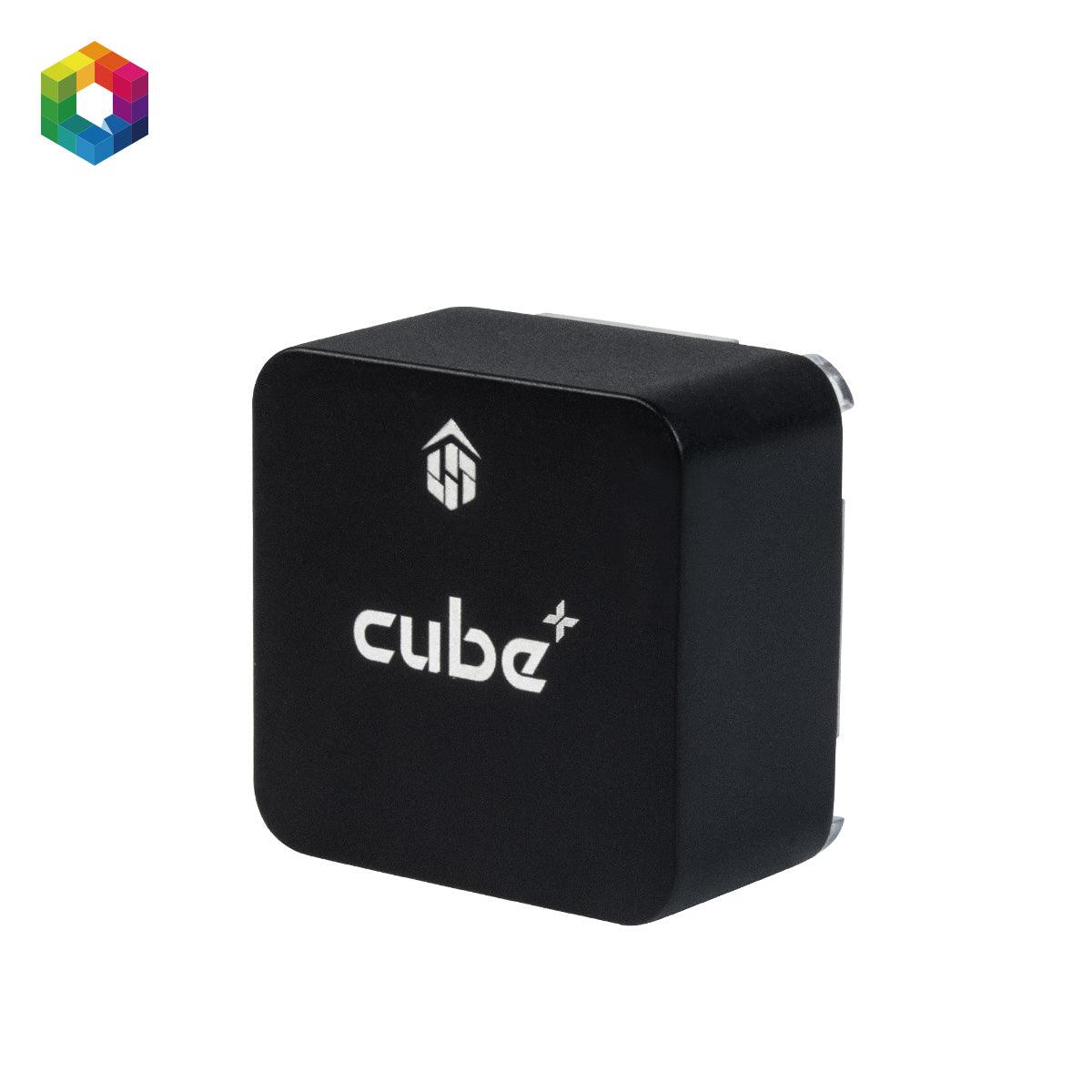

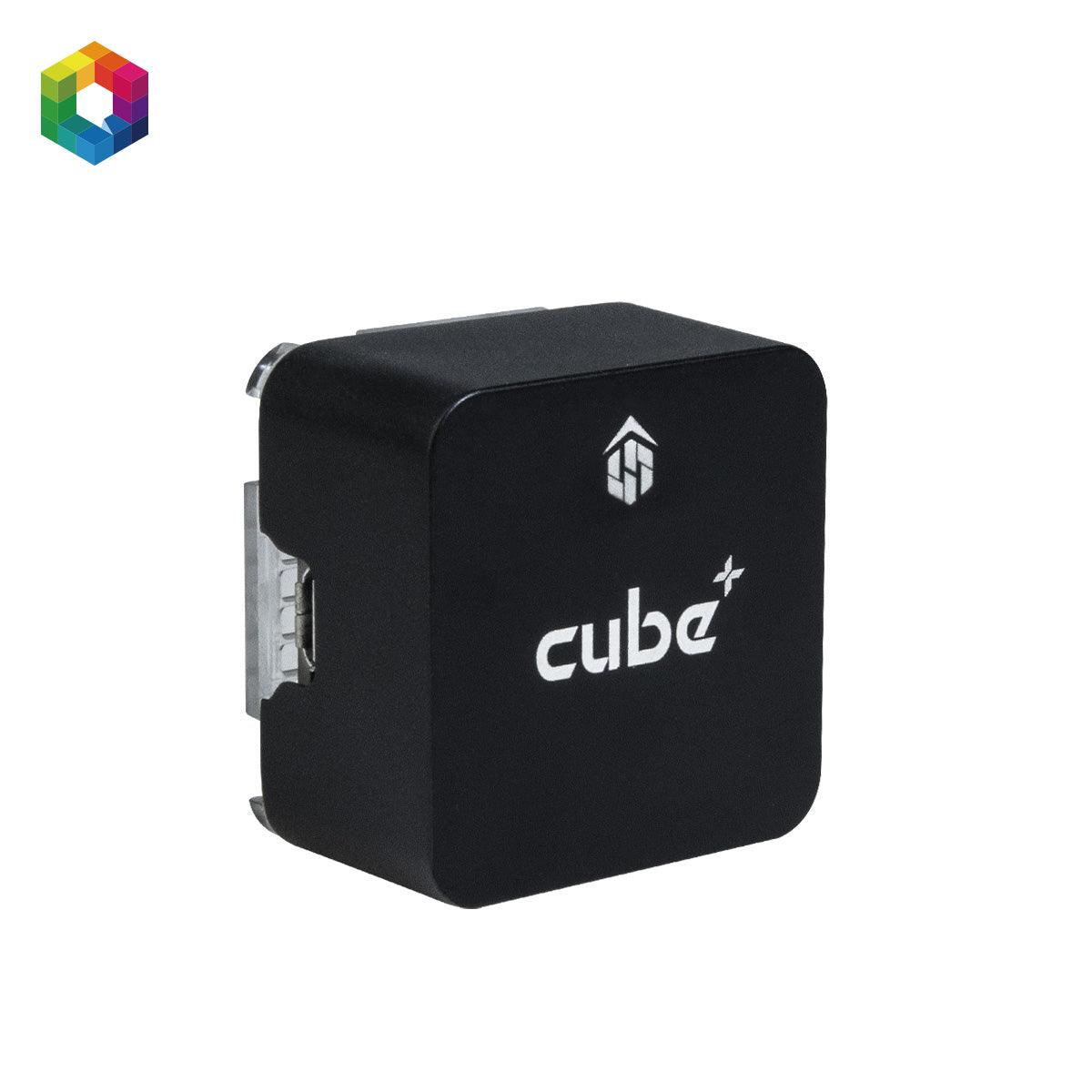

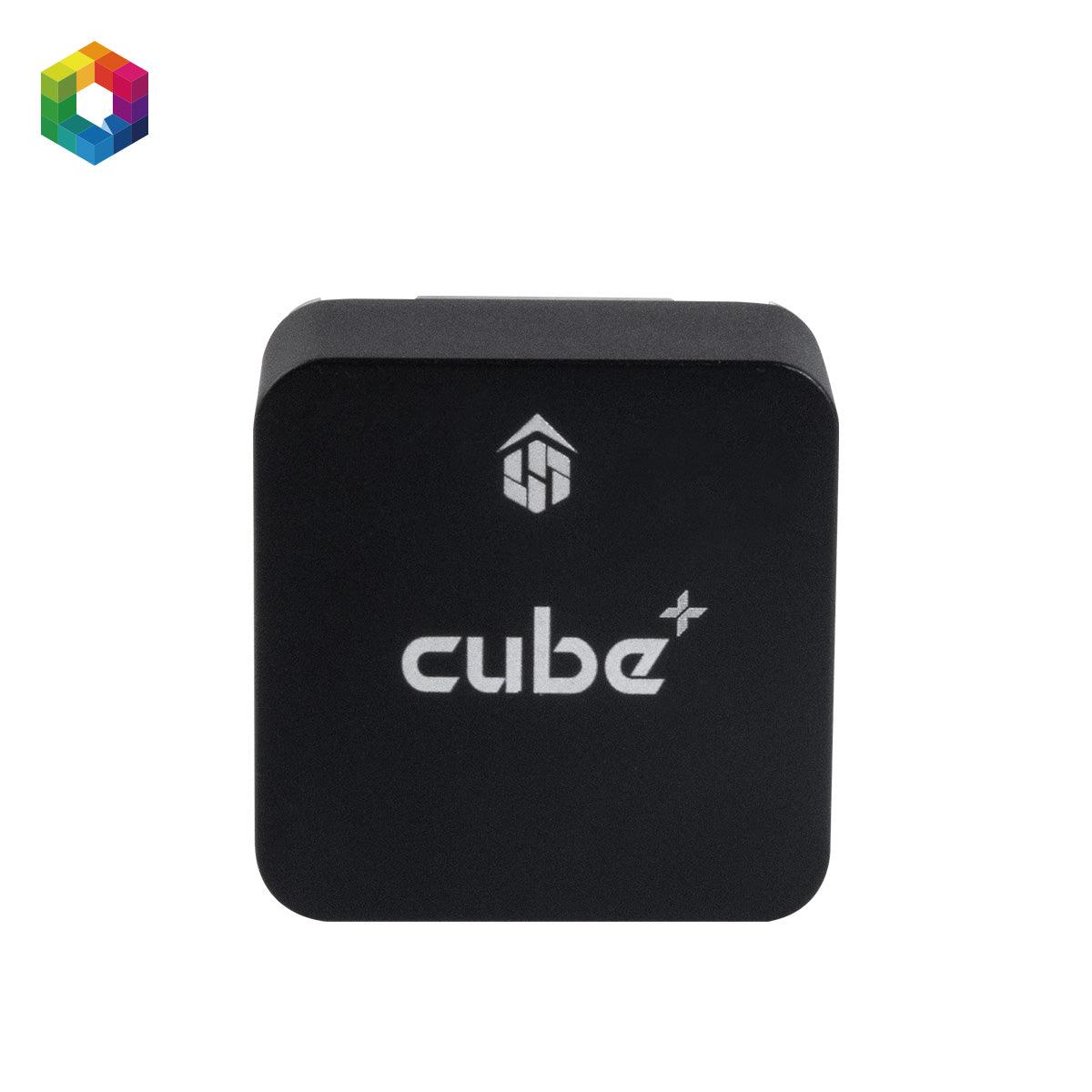

The Cube Black

The Cube Black

SKU:HX4-06005

Normale prijs €899,00 EUR
Normale prijs Aanbiedingsprijs €899,00 EUR
Aanbieding Uitverkocht
Belastingen inbegrepen. Verzendkosten worden berekend bij de checkout.

Meer nodig?

Dit product is beschikbaar via nabestelling. Houd er rekening mee dat de levertijd tot 2 weken kan duren. Artikelen die op voorraad zijn, worden direct verzonden.

Voeg simpelweg het gewenste aantal toe en klik op "Toevoegen aan winkelwagen".

De Cube Black is een End Of Live-product. Voor nieuwe ontwerpen kunt u overstappen op de Cube Orange+ . Als u dit product nodig heeft, neem dan contact met ons op voordat u een bestelling plaatst.

Specificaties

  • STM32F427 Rev 3 Flight management unit
  • STM32F100 I/O-processor met pass-through-mogelijkheden voor failsafe
  • 3 IMU's
  • 1 Vaste 10-assige IMU op het hoofdbord. (MPU9250 3-assige Accell, 3-assige gyro en 3-assige mag, MS5611 barometer)
  • 2 trillingsgeïsoleerde en warmtegestuurde 9DOF IMU's en een geïsoleerde Baro. (MPU9250 3-assige Accell, 3-assige gyro en 3-assige mag, LSM303D 3-assige versnellingsmeter, 3-assige magnatometer, L3GD20 3-assige GyroMS5611 barometer)
I/O-poorten

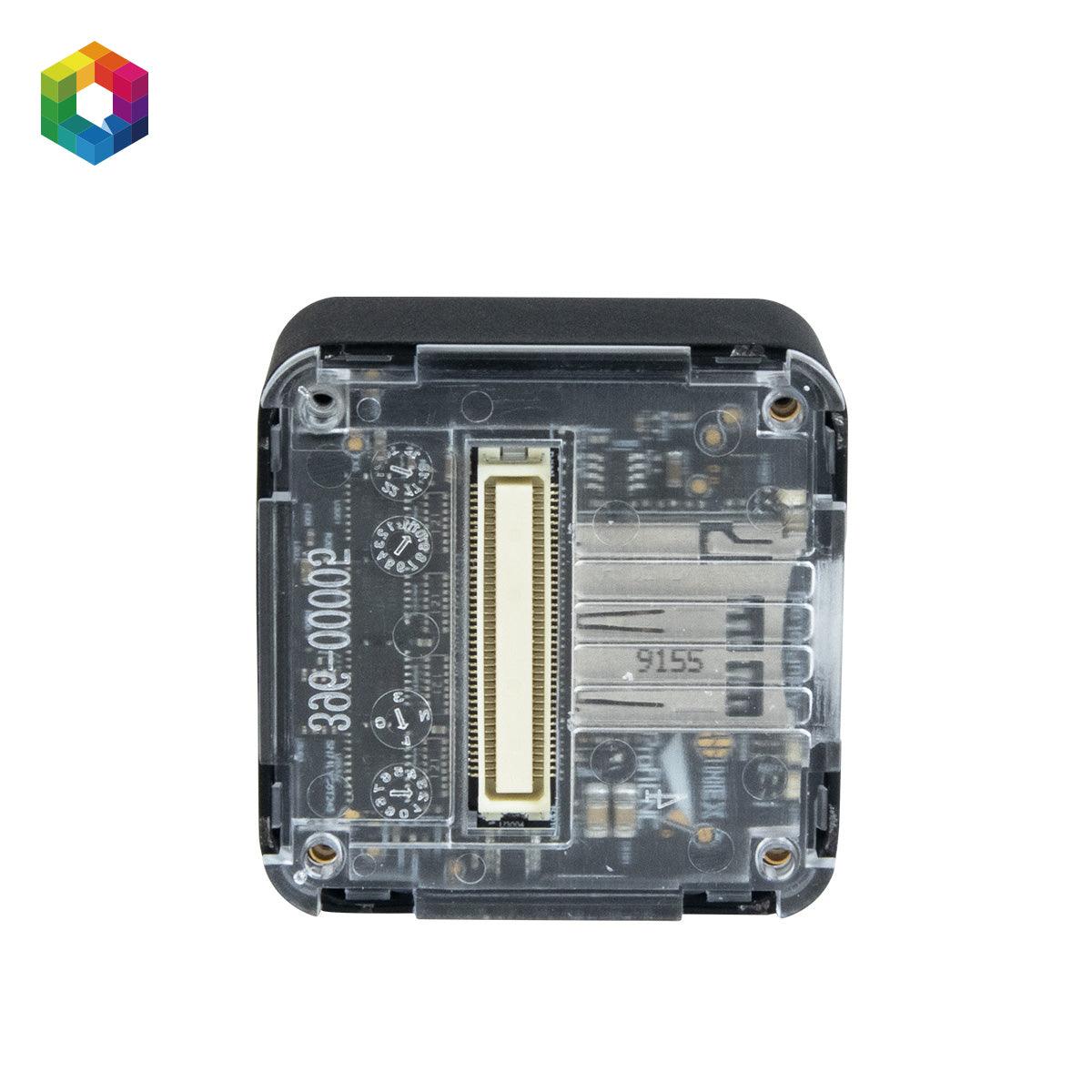

  • Alle aansluitingen verlopen via een 80-pins DF17-connector op de basis. de volgende aansluitingen zijn inbegrepen.
  • 2x CAN (pinnen gereserveerd voor een 3e Can-bus op het model van volgend jaar)
  • 2x I2C
  • 5x serieel (1 gereserveerd voor foutopsporing)
  • 2x SWD-foutopsporingspoorten
  • 2x Stroomingang V+I
  • 1x analoge ingang (een van de stroomingangen kan indien nodig als analoog worden gebruikt)
  • Zoemer rauwe pwm
  • Veiligheid schakelaar
  • 8 x I/O aangesloten PWM uit (soldeeroptie voor 3,3 of 5 V niveaus, standaard 3,3) (opto-drive geschikt voor elk 10 mA)
  • 6 x Aux FMU aangesloten I/O (PWM of alternatieve functie)
  • Servorail I/O back-upvoeding (10,5 V Max)
  • 2x 5,4V voeding in pinnen. Alle andere pinnen zijn gereserveerd DNC


Hulp en ondersteuning

Alle informatie en hoe je de flightcontroller installeert vind je op: The Cube module overview.



Neem voor advies of meer informatie over je droneproject, gerust contact met ons op!
